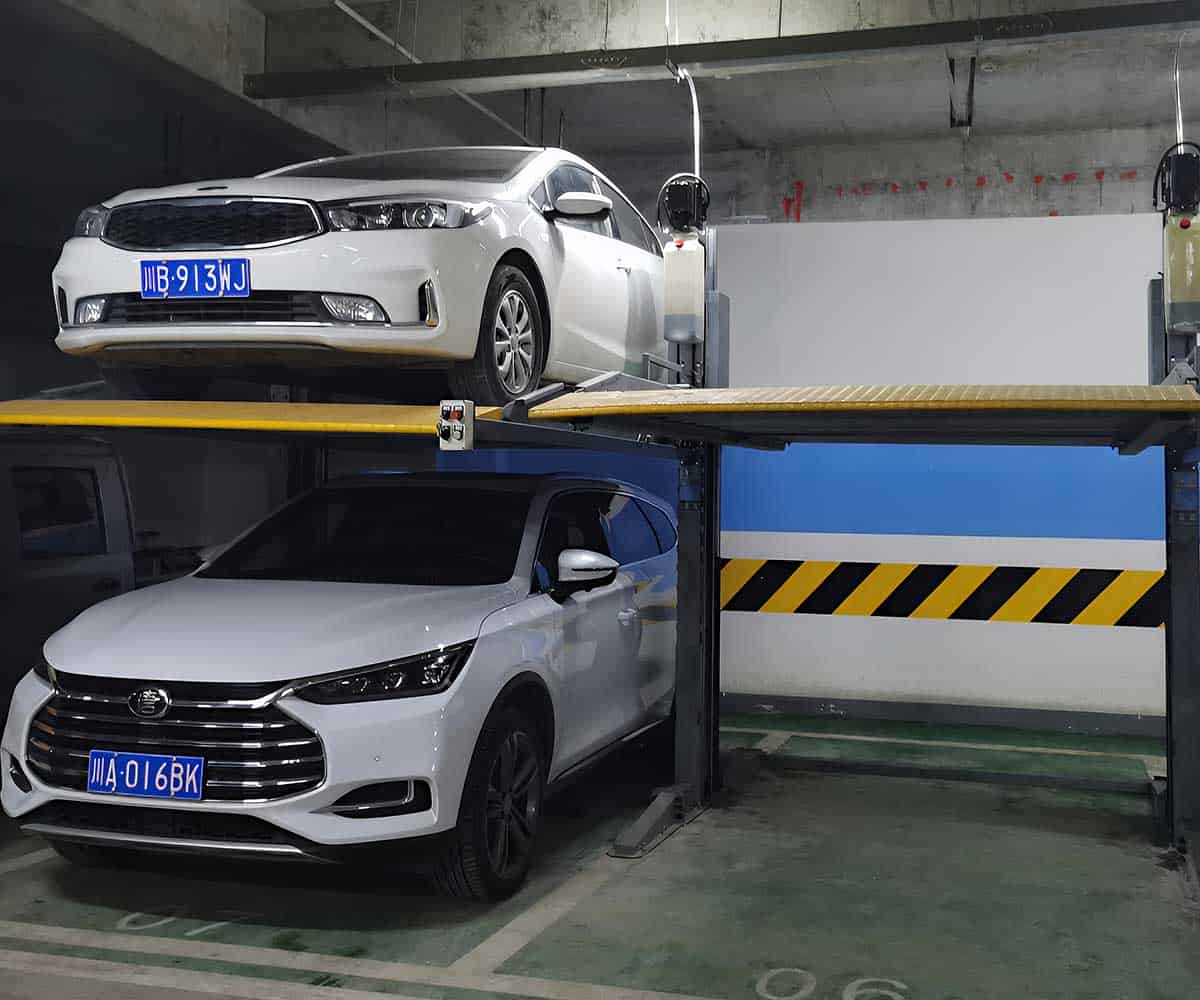

小区四柱升降式机械车位机械部分安装步骤

1、安全的将俯仰立体车库设备运载到安装地点，注意保护零部件，防止磕碰。打开包装，分类摆放。

2、根据设备的尺寸，用粉笔在地面画出设备的安装位置。将其中一根立柱（如右立柱）移动到在地面上画的参考线。用立柱底板作为模板，在混凝土地面上用电锤钻钻孔，地脚螺栓孔深度大约为120mm。为了保证安装后立柱的稳定性，不要随意扩孔和摇晃钻锤。钻完孔后，清除孔内的尘土，校核一下底板和粉线是否对齐。

3、把车修栓用锤子敲入孔中，直到垫圈与底板接触为止，如果底板要垫U型薄片，则需留出足够的螺纹长度。

如果立柱与地面不平，则需插入U型薄片来调整，当地脚螺栓紧固后，立柱与地面垂直，这样将一根立柱就固定好了。以上一根立柱的安装孔为基准通过下图的示意确定另一根立柱的安装位置，确保两根立柱平行。在两立柱中间放入油管槽,用螺栓紧固连接，同样方法固定另一根立柱。虽然不用安装之前放线定位，但是安装完立柱要校正，确保基座间平行，立柱与地面垂直。

4、将挡轮杆先放置于基座装配体的下端，然后将两边的基座装配体与油管槽（油管槽在立柱后端）用M16x40的螺栓连接到立柱上，基座装配体安装时要与立柱平直，不得偏斜。更后将装配体的前端用膨胀螺丝固定，最后固定挡轮杆。

5、传动部件的组装。将下连接圆管和提升臂用M12x40的螺栓连接在一起，然后将支撑滑轮用销轴安装到下连接圆管中，最后固定销轴。

6、在地面上把导轮心轴焊接件安装到右后大梁上，然后将提升拉杆、行走轮1（厚）、行走轮2（薄）安装到导向轮心轴上，提升拉杆两边加36的大平垫，最后用螺栓固定好行走轮。然后将后大梁抬起，把行走轮1（厚）穿入立柱的滚动槽中。

7、将提升臂与立柱用长度为88mm销轴连接，销轴两端加装弹簧卡扣。将提升拉杆前端中间孔用M20x70的销轴与提升臂前端的孔连接，螺母采用防松螺母。

8、安装后挡轮杆、后覆板花纹板、拉杆将左右后大梁连接在一起。

9、将左、右前梁用56mm的销轴连接在一起，销轴两端用弹簧卡扣固定。前后梁连接件装上M20x55螺栓，用于调节前大梁的高度。然后安装上车板和拉杆将左右前大梁连接在一起。

10、将按钮臂与电机座安装到左前基座装配体与左立柱上。
